ما هو مقدمة القابض الدائري

يتكون القابض الدائري GME من جسم القابض، ومسمار منحني، وكفالة عالية القوة. الترباس المنحني حر في التحرك في أي اتجاه. يتطابق القابض الموجود في كل مجموعة تحميل مع شكل التجويف السابق ويشتمل على مسمار قفل يتم تثبيته في رأس المرساة المصبوبة.

قابض الرفع المعتمد من GME CE (القابض الدائري) مع قابض رأس صب خاص عالي الجودة 35CrMoV ومسمار مزورة. يحتاج الترباس المطروق إلى نفس المواد التي يحتاجها الرأس. تم تصنيع خطاف قابض الرفع بسماكة كافية وفولاذ عالي القوة. يحتاج خطاف قابض الرفع الملحوم إلى جودة عالية وموافقة عميقة مع آلات الأشعة السينية. الكفالة مصنوعة من الفولاذ المصبوب القوي والمقوى والمقسى. يلبي القابض الحلقي GME متطلبات "لوائح السلامة لرفع وحدات الخرسانة مسبقة الصب".

ميزات القابض الدائري

التثبيت والإصدار آمنان وبسيطان. بعد إدخال القابض فوق رأس المرساة وفي التجويف، يتم تدوير المسمار المنحني إلى الوضع المغلق. إن دوران الكفالة القياسية هو 360 درجة كاملة.

بمجرد تعشيقه ودعم حمولة تبلغ 400 رطل، لا يمكن تحرير القابض الحلقي. مصنوعة بلمسة نهائية مجلفنة كهربائيًا

مواصفات القابض الدائري:


لا.	نطاق التحميل	A	B	C	D	E	F	G	H	القدرة القصوى في التوتر (رطل)	وزن (رطل)
QL001	2T-3T	2-1/4''	1-1/16''	2-3/4''	1/2''	1-1/8''	3-1/8''	3''	2-1/2''	30000	3.57
GMEQL002	4T-6T	2-5/8''	1-1/2''	4-1/2''	3/4''	1-7/16''	4-1/8''	4-1/8''	3''	60000	8.04
GMEQL003	8T-12T	3''	1-15/16''	5-3/8''	15/16''	2''	5-5/16''	5-5/16''	3-3/8''	120000	20.57
GMEQL004	12.5T-22T	4-7/8''	2-5/8''	6-3/8''	1-3/8''	2-7/8''	8-1/8''	8-1/8''	3-7/8''	220000	59.77
1. متوفر للطلبات الخاصة أو بكميات محدودة في متناول اليد. الطلبات الخاصة تستغرق من 4 إلى 5 أسابيع. 2. لا يُستخدم مع مثبتات النظام عالية السعة. 3. تم تصنيف قدرات القابض بعامل أمان 5:1.

تطبيق وتركيب القابض الدائري Ring Clutch

يتم استخدام Ring Clutch مع Fleet Lift Anchor لرفع ومعالجة الألواح الخرسانية مسبقة الصب. تتم مطابقة القوابض الحلقية مع المراسي من خلال التصميم المتوافق بالإضافة إلى تحديد أنواع المرساة ومجموعات التحميل. فقط المكونات المتطابقة سوف تتناسب معًا.

عندما يتم إدخال رأس قابض الرفع في التجويف ورأس المرساة، سيقوم البرغي بإغلاق المرساة من رأس قابض الرفع. يحتاج رأس صب قابض الرفع إلى معالجة خاصة للرأس لتحسين الأداء الميكانيكي.

1. يقع القابض الدائري مباشرة فوق رأس مرساة رفع الأسطول.

2. يتم دفع القابض الحلقي لأسفل على رأس المرساة ويتم تدوير المسمار المنحني من خلال فتحة تعشيق المرساة ويتم تثبيته في موضعه. تكتمل عملية تعشيق المرساة والقابض الحلقي في ثوانٍ.

3.لفك المرساة وحلقة القابض، ما عليك سوى سحب المسمار المنحني لتحرير المرساة. يتيح ذلك إزالة القابض الحلقي بسهولة من رأس المرساة.

4.يوصى بحد أدنى ¾ بوصة من الغطاء بين الجزء السفلي من المرساة والسطح الخرساني. هذا الحد الأدنى الموصى به من الغطاء الخرساني هو لمنع تآكل المرساة.

5. الحمليجب أن يكون الخط متماشيا مع مركز الكفالة، ويرفع من أعلى الكفالة فقط. لا ينبغي أبدًا أن يلامس الكفالة حافة الخرسانة لتجنب ثني الكفالة.

تحذير

قد تتعرض القابض الحلقي GME للتآكل بعد الاستخدام الممتد أو قد تتضرر من خلال سوء الاستخدام أو التحميل الزائد أو عدة عوامل أخرى، والتي قد يؤثر أي منها على حمل العمل الآمن للقابض الحلقي. يجب على المستخدمين إنشاء نظام للتفتيش الدوري والذي يجب أن يتضمن ما يلي:

1. فحص الحالة العامة والتآكل.

2. التأكد من أن الكفالة حرة في الدوران في كافة الاتجاهات.

3. يجب تدمير القابض الحلقي في حالة ثني الكفالة أو التواءها.

4. افحص المسمار المنحني بحثًا عن التآكل أو التشقق أو الانحناء.

5. افحص جسم القابض بحثًا عن التآكل أو التشقق أو التشوه.

6. إذا تبين أن القابض الحلقي قد تم تسخينه بأي شكل من الأشكال، فيجب تدمير القابض.

7. قم بفحص فتحة التعشيق، إذا كانت الفجوة أكبر من البعد H، فيجب تدمير القابض. قم بتدمير أي وحدة مهترئة أو تالفة أو مثنية أو ملتوية بقطع الكفالة.

8. لا يسمح بالإصلاح أو اللحام.

مخلب حلقة حبل السلك / قابض حلقة الكابل

مخلب الدائري

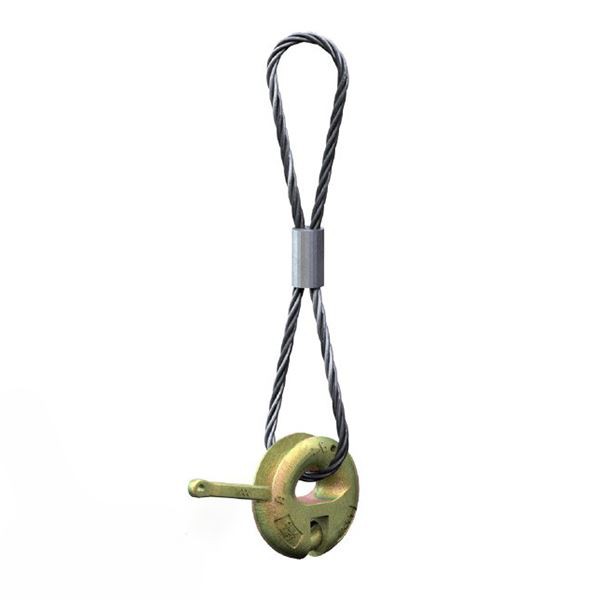

يتكون القابض الدائري للحبل السلكي من كابل، وأرجحة، وجسم القابض، ومقبض مسمار منحني. يتم استخدامها مع نظام مرساة رفع الأسطول. مصممة للاستخدام خصيصًا لرفع الفولاذ المسطح. القابض الدائري للكابل هو نفس وظيفة القابض الدائري ذو النمط القياسي، باستثناء أنه يوفر المزيد من المرونة. تم تصنيعه بكفالة كابل سلكي لمزيد من التنوع. غالبًا ما يكون حلاً فعالاً لتحديات الرفع والدوران الصعبة.

Wire Rope Ring Clutch

مخلب الدائري

بالمقارنة مع القابض الحلقي القياسي، فإن الكابل أكثر مرونة من الكفالة مما يسمح ببعض العرض في اتجاه الرفع. يسمح المقبض بقفل القابض بشكل أكثر أمانًا في وضع الرفع
1 متوفر للطلبات الخاصة أو الكميات المحدودة في متناول اليد. الطلبات الخاصة تستغرق من 4 إلى 5 أسابيع.
2 لا يُستخدم مع مثبتات النظام عالية السعة.
تم تصنيف 3 سعات القابض بعامل أمان 5:1.

مواصفات القابض الدائري؟


رقم#	نطاق التحميل (T)	L	W	A	D	E	F	H	القدرة القصوى في التوتر (رطل)	الوزن (رطل)
GME001CB	2-3	23-3/4''	4-7/8''	10-1/2''	1/2''	1-1/8''	3-1/8''	2-1/2''	30000	3.87
GME002CB	4-6	25-1/2''	5-5/8''	10-5/8''	3/4''	1-7/16''	4-1/16''	3''	60000	7.38
GME003CB	8-12	33-1/2''	6-3/8''	15-1/2''	15/16''	2''	5-15/16''	3-3/8''	120000	22.11
GME004CN	12.5-22	62''	8/7-8''	21''	1-3/8''	2-7/8''	8-1/2''	3-5/8''	220000	60.63

كيفية فحص وصيانة القابض الحلقي والقابض الدائري للحبل السلكي؟

①قبل الفحص، يجب تنظيف القابض الحلقي لضمان رؤية المفتش لأي شقوق أو تلف

②قم بفحص الكابل بصريًا بحثًا عن أي خلل أو التواء. افحص الكابلات/الأسلاك/جديلة الجدائل المكسورة، وتشوه ضغط الكابلات، وتندب تآكل الكابل، والعدد الزائد من الأسلاك التالفة أو المتآكلة. إذا فشل القابض الحلقي في أي من هذه المعايير، فيجب إزالته من الخدمة.

③افحص وصلة الكابل بحثًا عن أي ضرر أو تآكل شديد. تحقق من وجود علامات انزلاق الكابل في وصلة الكابل. في حالة وجود مؤشر للحرارة المطبقة، يجب إزالة الوحدة من الخدمة

④ افحص جسم القابض بصريًا بحثًا عن أي انقسام أو تشقق أو تشوه أو حرارة مطبقة أو تلف. إذا فشل جسم القابض في أي من هذه المعايير، فيجب إزالته من الخدمة.

حزمة من القابض الدائري

يتم تعبئة الأحجام الصغيرة في أكياس ثم في علب من الخشب الرقائقي، وبالنسبة للأحجام الكبيرة يتم تعبئتها في علب من الخشب الرقائقي مباشرة.

وقفة واحدة حل

فريق فني

جودة عالية

اختبار الشد الدائري القابض:

تتم جميع عمليات الإنتاج وفقًا لمعايير ISO9001، وسوف نقوم بإجراء اختبار الشد في عملية الإنتاج مثل QCM وإجراء فحص الأبعاد واختبار الشد قبل الشحن وإصدار التقارير لعملائنا.
