يمكن أن تؤدي المسافات غير الصحيحة أو التثبيت غير المحكم أو الشريط الواقي التالف أو دخول الخرسانة إلى التجويف إلى صعوبة فتح حلقات الأسلاك ومحاذاتها أثناء تركيب اللوحة. بالنسبة لمصانع الخرسانة مسبقة الصب، يبدأ التثبيت الموثوق به باختيار صندوق الحلقة الصحيح، والتحقق من رسومات الإنتاج، ووضع كل وحدة بدقة على القوالب. يشرح هذا الدليل العملية الكاملة، بما في ذلك التثبيت في المصنع، والفحص -قبل الصب، وفحوصات القولبة، والاتصال بالموقع-، مما يساعدك على تقليل أخطاء التثبيت وتحسين موثوقية وصلات الجدران مسبقة الصب.
ما هو صندوق حلقة الأسلاك؟
صندوق الحلقات السلكية عبارة عن مكون مصبوب-يستخدم لربط ألواح الجدران الخرسانية مسبقة الصب بألواح الحائط الأخرى أو الأعمدة الخرسانية.
يتكون عادةً من صندوق فولاذي مجلفن، وحلقة حبل سلكية مرنة، وغطاء ضاغط، وغطاء واقي. أثناء الإنتاج المسبق، يتم تثبيت الصندوق الفولاذي على القوالب الجانبية بينما تظل حلقة السلك مطوية داخل التجويف.
بعد تركيب الألواح مسبقة الصب، يتم فتح الحلقات في المفصل الرأسي. يتم وضع شريط التسليح من خلال الحلقات المتداخلة، ويتم ملء المفصل بالجص المحدد.
تعمل صناديق الحلقات السلكية والتعزيزات والجص المتصلب معًا كنظام اتصال كامل.
حلقة صندوق موصل مزدوج
حلقة صندوق موصل برأس واحد
أين يتم استخدام صناديق حلقة الأسلاك؟
يمكنك استخدامصناديق حلقة الأسلاكفي المفاصل الرأسية حيث تحتاج العناصر الخرسانية مسبقة الصب إلى اتصال ميكانيكي موثوق. تشتمل التطبيقات الشائعة على وصلات الجدار-إلى-الجدار، ووصلات الجدار-إلى-العمود، وجدران التقسيم الداخلية، وألواح الجدران الخارجية مسبقة الصب.
وهي مفيدة بشكل خاص عندما تحتاج إلى اتصال يمكن إعداده في المصنع وإكماله بسرعة في الموقع. يتم صب الصناديق في حافة اللوحة، بينما تظل حلقات السلك محمية أثناء النقل. بعد التركيب، تقوم بفتح الحلقات، وإدخال شريط التسليح العمودي المحدد، وحشو الوصلة.
يجب عليك تحديد نوع الصندوق وطول الحلقة والتباعد وفقًا لتصميم التوصيل المعتمد وسمك اللوحة وعرض المفصل ونقل الحمولة المطلوبة. لا تختار المنتج فقط حسب حجم الصندوق أو المظهر.
ما الذي يجب عليك التحقق منه قبل التثبيت؟
قبل تثبيت الصناديق ذات الحلقة السلكية، يجب عليك التأكد من متطلبات الاتصال وتفاصيل المنتج لتجنب أخطاء تحديد الموقع أو مشاكل محاذاة الموقع.
نوع الصندوق وحجمه
تحقق مما إذا كان المشروع يتطلب واحدًا أم لاصندوق حلقة سلك مزدوج. تأكد من أبعاد الصندوق الفولاذي وقطر الحبل السلكي.
طول الحلقة
تأكد من أن إسقاط الحلقة يتطابق مع عرض المفصل المصمم وتفاصيل الاتصال.
تباعد التثبيت
اتبع الرسم المعتمد للتباعد الرأسي ومسافات الحواف. لا تنسخ الأبعاد من مشروع آخر.
اتجاه التثبيت
تأكد من أن كل فتحة صندوق تواجه وصلة اللوحة المستقبلية وتتوافق مع العنصر المسبق المجاور.
تخليص التعزيز
تأكد من أن الحبل السلكي المدمج لا يتداخل مع التعزيز أو مثبتات الرفع أو أي إدخالات أخرى.
حالة المنتج
افحص الصندوق والحبل السلكي والأكمام الضاغطة والشريط الواقي للتأكد من عدم وجود تشوه أو تلف أو تآكل قبل الصب.
كيفية تركيب صناديق حلقة الأسلاك في مصنع الخرسانة الجاهزة
تساعدك عملية التثبيت المتسقة على تقليل أخطاء تحديد الموضع، وتحسين كفاءة الإنتاج، والتأكد من أن الصناديق ذات الحلقات السلكية جاهزة لوصلات الجدار الجاهزة الموثوقة بعد الصب.
فحص صناديق حلقة الأسلاك
قبل التثبيت، تحقق من كل صندوق حلقة سلكية للتأكد من مطابقته لرسم الإنتاج الخاص بك. افحص الصندوق الفولاذي، والحبل السلكي، وغطاء الضغط، والشريط الواقي بحثًا عن أي ضرر أو تشوه أو تآكل. تأكد من صحة طول الحلقة ونوع الصندوق قبل نقل المنتج إلى القالب. يعد استبدال مكون غير صحيح قبل الصب أسهل بكثير من إصلاح اللوحة الجاهزة.
قم بتمييز مواضع التثبيت
استخدم رسم الإنتاج المعتمد لتحديد كل نقطة تثبيت على القوالب الجانبية. قم بالقياس من نقطة مرجعية ثابتة واحدة، مثل أسفل اللوحة، بدلاً من القياس من مربع إلى آخر. تساعدك هذه الطريقة في الحفاظ على تباعد دقيق وتقليل أخطاء القياس التراكمية أثناء إنتاج الدُفعات.
استخدم شريط تحديد المواقع القابل لإعادة الاستخدام
إذا قمت بتصنيع نفس ألواح الحائط بشكل متكرر، ففكر في استخدام شريط تحديد المواقع من الخشب الرقائقي أو الفولاذ القابل لإعادة الاستخدام. يتيح لك شريط تحديد المواقع وضع صناديق متعددة الحلقات السلكية بسرعة مع الحفاظ على اتساق المسافات. يمكنه تقليل وقت القياس وتحسين التكرار وتبسيط عمليات فحص الجودة. تحقق دائمًا من شريط تحديد الموقع مقابل أحدث رسومات الإنتاج قبل كل عملية إنتاج.

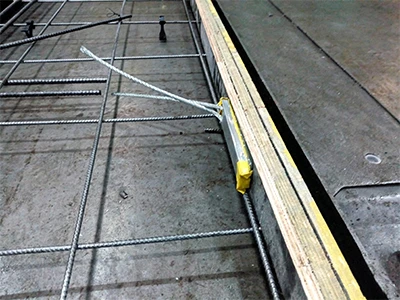

إصلاح الصناديق إلى القوالب
قم بتأمين كل صندوق من حلقات الأسلاك بإحكام على القوالب باستخدام-ثقوب التثبيت المثقوبة مسبقًا والمثبتات المناسبة لنظام القالب الخاص بك. بعد التثبيت، تأكد من أن الصندوق لا يتحرك أو يدور عند الضغط عليه باليد. من غير المرجح أن يتحرك الصندوق الثابت بشكل آمن أثناء وضع التسليح أو صب الخرسانة أو الاهتزاز.
تحقق من موضع حبل السلك
تأكد من أن الحبل السلكي المدمج يتبع الاتجاه المطلوب ويتمتع بمساحة كافية من التعزيز ومثبتات الرفع والمكونات المدمجة الأخرى. يجب أن يظل الحبل السلكي مستقيماً بدون انحناءات أو تقلبات حادة. في حالة حدوث تداخل، راجع مخطط التعزيز بدلاً من تعديل الحبل السلكي.
أغلق فتحة الصندوق
افحص الشريط الواقي أو الغطاء قبل صب الخرسانة. يجب أن يغلق الفتحة تمامًا ويحافظ على حلقة السلك مطوية داخل الصندوق. قد يسمح الغطاء التالف لملاط الخرسانة بالدخول إلى التجويف، مما يجعل من الصعب فتح الحلقة بعد إزالة القالب.
أكمل فحص ما قبل-الصب
قبل الصب، قم بإجراء فحص نهائي لكل صندوق حلقة سلكية تم تركيبه. تحقق من النموذج والكمية والموضع والتباعد واتجاه التثبيت وحالة التثبيت. يجب عليك أيضًا التأكد من أن الأغطية الواقية سليمة وأن هناك مساحة كافية حول الحبل السلكي المدمج. يساعد تسجيل هذه الفحوصات على تحسين اتساق الإنتاج وإمكانية التتبع.
صب وضغط الخرسانة
قم بصب الخرسانة بعناية حول الصناديق ذات الحلقات السلكية المدمجة ثم قم بضغطها بشكل متساوٍ. تجنب ضرب الصندوق الفولاذي مباشرة بالخرطوم الخرساني أو الهزاز، حيث قد يؤدي التأثير المفرط إلى تحريك الصندوق أو إتلاف الغطاء الواقي. يضمن الضغط المناسب دعم منطقة التثبيت بشكل كامل مع الحفاظ على وضع الصندوق بشكل صحيح.
فحص الصناديق بعد إزالة القالب
بعد أن تصل اللوحة إلى قوة إزالة القالب المطلوبة، قم بإزالة القوالب وفحص كل صندوق حلقة سلكية. تحقق من الوضع الصحيح، أو فتحات التجويف النظيفة، أو تسرب الخرسانة، أو الصناديق الفولاذية التالفة، أو الشقوق حول حافة اللوحة. اترك حلقات الأسلاك مطوية داخل الصندوق أثناء التخزين والنقل لحمايتها من التلف العرضي حتى التثبيت في الموقع.
كيف يتم إكمال اتصال حلقة السلك في الموقع؟
بعد تسليم العناصر مسبقة الصب ووضعها في مكانها، تتم إزالة الشريط الواقي، ويتم فتح حلقات السلك في المفصل الرأسي. يجب أن تتم محاذاة الحلقات من ألواح الحائط المجاورة وتداخلها وفقًا لرسم التوصيل المعتمد.
يتم بعد ذلك إدخال شريط التسليح العمودي المحدد من خلال الحلقات، ويتم إغلاق الوصلة وملئها بالجص المناسب. يجب أن يتدفق الجص حول حلقات الأسلاك والتعزيزات وتجويفات الصندوق لتشكيل الاتصال المكتمل.
بالنسبة لمصنع الخرسانة الجاهزة، تعتبر المسافات الدقيقة للصناديق وارتفاع التثبيت واتجاه الحلقة والإسقاط ذات أهمية خاصة. قد تؤدي الأخطاء التي تحدث أثناء الصب إلى صعوبة محاذاة الحلقات عند وصول اللوحات إلى الموقع. يجب أن يتبع ترتيب التعزيز النهائي وعرض الوصلة وإجراءات الحشو دائمًا تصميم المشروع المعتمد.
مشاكل تركيب صندوق حلقة الأسلاك الشائعة
يمكنك منع معظم حالات فشل الصناديق ذات الحلقات السلكية عن طريق التحقق من تحديد المواقع والتثبيت والختم وخلوص التعزيز قبل صب الخرسانة.
تباعد غير صحيح
إذا قمت بتثبيت الصناديق على مسافات خاطئة، فقد لا تتطابق الحلقات مع تصميم الاتصال المعتمد. اتبع دائمًا أحدث رسم للإنتاج.
تثبيت فضفاض
يمكن أن يتحرك الصندوق السائب أثناء الصب أو الاهتزاز. تأكد من أن كل صندوق يجلس بقوة على القوالب.
اتجاه التثبيت الخاطئ
يجب أن يواجه فتح الصندوق المفصل المستقبلي. قد يجعل الصندوق المعكوس استخدام الحلقة صعبًا أو مستحيلًا.
الشريط الواقي التالف
يمكن أن يسمح الشريط الممزق أو السائب بدخول الملاط الخرساني إلى التجويف.
تدخل التعزيز
تأكد من أن الحبل السلكي لا يتعارض مع التعزيزات أو مثبتات الرفع أو أي إدخالات أخرى.
تسرب الخرسانة داخل الصندوق
سد الفجوات بين الصندوق والقوالب للحفاظ على نظافة التجويف.
فتح الحلقات قبل النقل
احتفظ بالحلقات مطوية أثناء التخزين والنقل لتجنب الانحناء أو الضرر الناتج عن الصدمات.
إجبار الحلقات المنحرفة
لا تضغط على الشريط بالقوة من خلال الحلقات المنحرفة. تحقق من موضع اللوحة وتركيب الصندوق أولاً.
خاتمة
يعتمد التثبيت الموثوق لصندوق حلقة الأسلاك على تحديد الموقع بدقة، وتثبيت القوالب بشكل آمن، والختم الفعال، والفحص المتسق. أدوات التثبيت القياسية وفحوصات ما قبل الصب- يمكن أن تساعد المصانع مسبقة الصب على تقليل الأخطاء وتحسين كفاءة إنتاج الدفعات.
أرسل نوع الصندوق المطلوب وطول الحلقة والكمية والرسومات للتحقق من المواصفات المتاحة وخيارات التسليم.
التعليمات
س: هل يجب فتح حلقات الأسلاك قبل صب الخرسانة؟
ج: لا. يجب أن تظل الحلقات مطوية ومحمية داخل الصندوق الفولاذي أثناء الصب والتخزين والنقل.
س: كيف يتم تثبيت الصناديق ذات الحلقة السلكية على القوالب؟
ج: يتم تثبيتها عادة من خلال ثقوب مثقوبة مسبقًا باستخدام المسامير أو البراغي أو طريقة تثبيت أخرى معتمدة مناسبة للقالب.
س: هل يمكن تعديل تباعد الصندوق من قبل عمال المصنع؟
ج: يجب أن يتبع التباعد رسم الاتصال المعتمد. ولا يجوز تغييره دون الحصول على تأكيد فني. تشمل الأسباب الشائعة الشريط الواقي التالف، وضعف الختم، والفجوات بين الصندوق والقوالب.
س: ما الذي يسبب دخول الخرسانة في التجاويف؟
ج: تشمل الأسباب الشائعة الشريط الواقي التالف، وضعف الختم، والفجوات بين الصندوق والقوالب.
س: هل يمكن الاستمرار في استخدام الحبال السلكية التالفة؟
ج: لا ينبغي صب الحبال السلكية ذات الخيوط المكسورة أو التآكل الشديد أو مكامن الخلل الحادة أو الأكمام التالفة في اللوحة دون تقييم فني.
